分享電阻器在不同電路中的作用
文章來源:達孚電子科技  人氣:1863  發表時間:2020-08-17

       電阻器簡稱電阻,是電子電路中應用多的電子元件。電阻器在電路中的作用為:降低電壓,分配電壓,限制電流。按其制造材料和結構的不同,可有不同的分類方式。不同類型的電阻器,其特點、用途不同。下面達孚電子分享電阻器在不同電路中的作用。

  NDF壓敏電阻熱敏電阻廠家

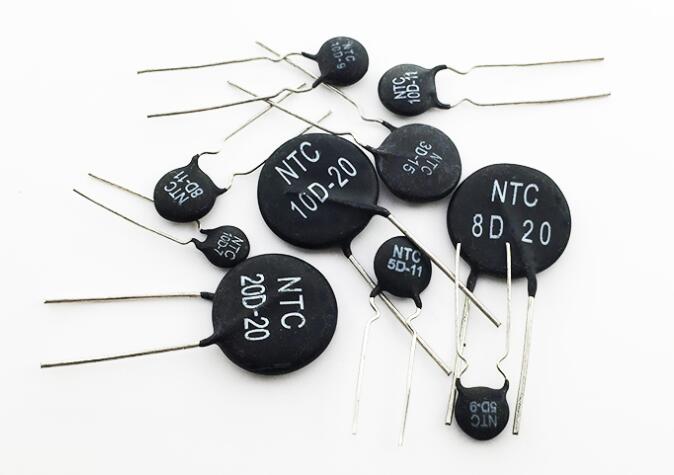

壓敏電阻器                                                                                                                                    熱敏電阻器

1、電阻交流信號電壓供給電路

從音頻電路輸出的交流信號(音頻信號),分別通過電阻R1和R2加到左右聲道,這樣可以將交流信號均衡的分成兩個信號,分別加到左聲道電路和右聲道電路,這樣它們的放大的是同樣的信號,R1和R2阻值是一樣的。

2、電阻對三極管的分流應用

電阻的分流可以減輕另一個元器件的負擔,這里R1的分流很好的保護了三極管有利于增加元器件的使用壽命。在下面的電路中R1是分流電阻,它并聯在Q1的集電極和發射極這樣它們之間,構成并聯電路,電路中的電流一部分經過R1流過,這樣流過Q1的電流就相對的減小,而總電流并沒有變化。

3、阻尼電阻電路

電路中的L1和C1構成LC并聯諧振電路,電阻RL2并聯在電路中起到阻尼的作用,L1和C1構成的并聯諧振電路中,諧振信號能量的損耗很小,諧振電路的品質因數Q值越大。由于電阻是耗能元件,對震蕩信號存在損耗的作用,所以加入阻尼電阻RL2后Q值會減小,RL2阻值越小對諧振信號的損耗越大

4、電路中取樣電阻的應用

取樣電阻也是功率放大器中過流保護中常用的取樣電阻。當三極管Q2發射機電路流過R2時就會產生壓降,流過R2的電流越大,在R2上的壓降也越大,R2上的電壓越大就代表流過R2的電流越大,這樣電路中的過流保護電路就會動作,防止電流過大損壞電路中的元件。

5、下拉電阻

這是電路中的反相器,輸入信號通過下拉電阻R1接地,這樣在沒有高電平輸入時,可以使輸入端穩定的處于低電平狀態,防止可能出現高電平干擾使得反相器誤動作,如果沒有下拉電阻R1反相器懸空,為高阻抗,外界的高電平很容易干擾從輸入端加到反相器中,從而引起誤動作。

6、電阻電路中負反饋

負反饋電路應用也是很廣泛的,在下面的電路中,當三極管Q2工作在放大狀態時,需要在Q2基極加一個大小合適的直流電壓,以便產生一個大小合適的基極電流,電阻R2就起到這個作用,Q2基極是信號輸入端,集電極時輸出端,R2接在Q2的基極與集電極之間,這樣該元件就構成了負反饋電路。

7、兩個電阻并聯所發揮的作用

在一些電路中經常見到一些電阻并聯在一起使用,本來一個電阻就可以搞定了為什么要在電路中并聯兩個電阻來代替一個電阻,這不是多次一舉嗎?接下來我們就來談談兩個并聯電阻在電路中究竟能發揮多大的作用。如下面的電路,兩個電阻并聯在一起使用,可以分擔一部分電流,各分擔一半的電流這樣每個電阻流過的電流就小了一半,電流小了電阻的發熱量也就小了,同時兩個電阻也增大了散熱面積,對電路長時間工作的穩定性也起到了很大的作用。

NDF達孚電子主營壓敏電阻器、熱敏電阻器、安規電容器、陶瓷電容器、金屬薄膜電容器等系列產品,規格齊全,免費送樣,歡迎來電索樣:13694925208  曾女士
